CT 三维图像处理技术

2021-07-15作者：医学论坛报秋宇经验

非原创影像

影像处理是一个后采集过程，大量轴位CT图像被转换成各种平面（二维）或立体（三维）显示。

图像处理通常用于更好地表现难以在轴面显示的复杂解剖结构，例如血管、骨和心脏结构等。

今天我们聊一聊三维重建技术。

三维处理包括从任意视角在三个维度上呈现和显示结果的技术。

最常见的三维显示是容积再现技术(VRT)或表面遮盖显示(SSD)。

这些显示，特别是VRT图像，能够提供对解剖结构非常逼真的描绘，使人能够观察它们的形状和空间关系。

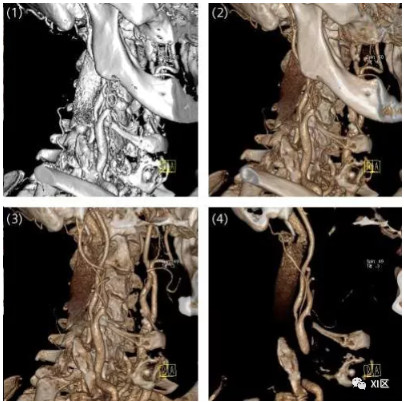

以下图像是颈动脉CTA检查的示例：

（1）SSD图像

（2）VRT图像

（3）带剪切平面的VRT图像

（4）薄层VRT（两个剪裁平面可用于限制层块厚度）

表面遮盖显示（SSD）

表面遮盖显示（SSD）技术能够提取CT密度在给定阈值范围内的体素，并将这些体素呈现到一个立体的白色三维模型。

得到的图像类似于一个蜡状模型，其表面完全不透明，可以防止人识别三维模型内的任何解剖结构。通过投射人工光源可进一步加强三维效果，在三维模型的表面产生更大的深度。

SSD是一种用于CT图像后处理的三维再现技术。SSD可在CTA检查中用于显示骨结构、气道和增强的血管。SSD的主要缺点包括：

不能区分具有相似CT值(CTnumber)的结构，如区分增强的血管与钙化斑块和骨结构
不能呈现多于一种组织类型
不能区分三维模型内的结构

在临床实践中，尽管SSD可用作后处理的标准工具，但VRT已将其取代。由于SSD图像能够快速生成，因此它是在syngo CT结肠成像中创建交互式内窥镜导航的技术选择。

SSD临床示例

下表列出了用于各种结构的SSD呈现的HU范围：

下表中列出的值基于最佳实践。确保根据自己所在环境的实际情况修改这些值。

以下图像是各种结构的SSD呈现的示例：

（1）骨

（2）血管和骨

（3）肺病变

（4）气道

容积再现技术（VRT）

容积再现技术是一项复杂的三维处理技术，包括基于CT密度(HU)的多种组织分割。

VRT图像是一种三维复合显示，包含各种组织构成。每种组织构成的多种性质，如亮度、不透明度和颜色，均可单独指定。

此外，还可运用特定的全局光照性质来创建解剖结构的逼真三维效果。

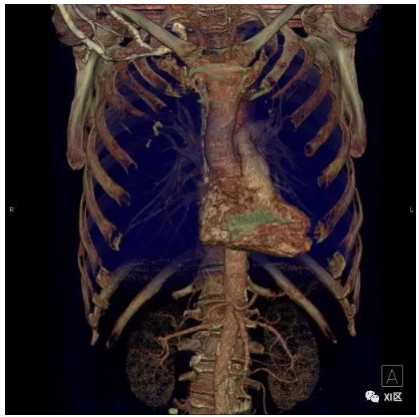

下面的图像显示胸部CTA数据集的VRT呈现。其中定义了三种组织构成：

骨组织：黄色，50%不透明度和亮度
血管：红色，60%不透明度和亮度
肺组织：深蓝色，20%不透明度和亮度

每种组织构成用一个具有VRT定义对话框中相应颜色和设置的梯形表示。

VRT组织分割

VRT只能通过将显示画面限制在特定HU范围，用于显示感兴趣的组织，而不能用于创建包含多个组织的复合图像。

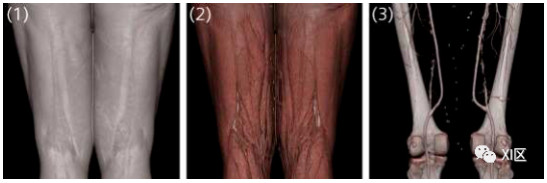

以下图像显示来自外周CTA数据集的皮肤、软组织、血管和骨结构的VRT分割与显示：

（1）皮肤

（2）软组织

（3）血管和骨

近年，Cinematic Rendering实影渲染技术应用与临床，与VRT相比，实影渲染技术可以获得更逼真的图像显示效果。

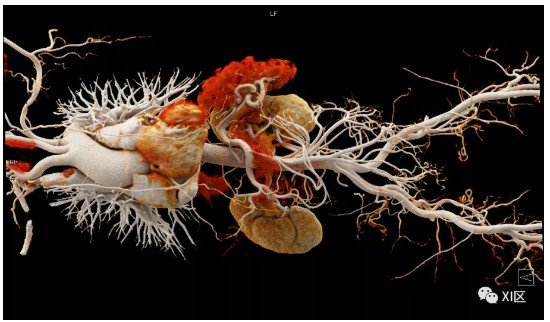

胸腹部血管的实影渲染重建

来源：XI区
